آیا محفظه های فولادی ضد زنگ می توانند جایگزین آلومینیوم در دستگاه های پزشکی شوند؟

برای چندین دهه، آلومینیوم ماده پیش‌فرض برای محفظه‌های دستگاه‌های پزشکی بوده است – سبک وزن، ماشین‌کاری آسان و نسبتاً مقاوم در برابر خوردگی. اما ابزارهای جراحی امروزی، درایورهای قابل کاشت و ابزارهای تشخیصی با خواسته های سخت تری مواجه هستند: استریلیزاسیون مکرر اتوکلاو، تمیز کردن شیمیایی تهاجمی، و عوامل شکلی که همیشه در حال کوچک شدن هستند. مهندسان می پرسند: قوطی فولاد ضد زنگمحفظه های عمیق کشیده شدهقدم گذاشتن؟ پاسخ به طور فزاینده ای بله است. به لطف پیشرفت‌ها در مهر زنی دقیق و کشش عمیق، بدنه‌های فولادی ضد زنگ اکنون از نظر وزن آلومینیوم (از طریق دیواره‌های نازک‌تر) مطابقت دارند یا بیشتر از آن هستند و در عین حال دوام برتر، محافظ EMI و سازگاری با استریل‌سازی را ارائه می‌دهند. این مقاله به بررسی معاوضه‌ها، پیشرفت‌های فنی و این که چرا سازندگان دستگاه‌های پزشکی انتخاب‌های مواد خود را مجدداً ارزیابی می‌کنند، می‌پردازد.

جایی که آلومینیوم کوتاه می آید

آلومینیوم برای هر کاربرد پزشکی مناسب نیست. نقاط درد شایع عبارتند از:

• خوردگی زیر اتوکلاو - استریلیزاسیون با بخار در دمای 134 درجه سانتیگراد باعث ایجاد حفره و اکسیداسیون سطحی به خصوص در لایه های آنودایز خراشیده می شود.
• نرمی - آلومینیوم در هنگام جابجایی یا مونتاژ به راحتی فرو می رود و آب بندی های هرمتیک را به خطر می اندازد.
• استحکام رزوه محدود - نوار رزوه ها را در قسمت های جدار نازک بپیچید.
• آسیب پذیری EMI - آلومینیوم محافظ مناسبی را ارائه می دهد اما کمتر از فولاد ضد زنگ برای تداخل با فرکانس بالا (برای دستگاه های مجاور MRI حیاتی است).

برای دستگاه های یک بار مصرف یا با استفاده مجدد محدود، آلومینیوم مقرون به صرفه است. اما برای ابزارهای جراحی قابل استفاده مجدد و درایورهای کاشتنی با عمر طولانی، محفظه های عمیق کشیده شده از جنس استنلس استیل در حال افزایش است.

چرا مسکن های عمیق کشیده شده از جنس استنلس استیل اکنون کار می کنند؟

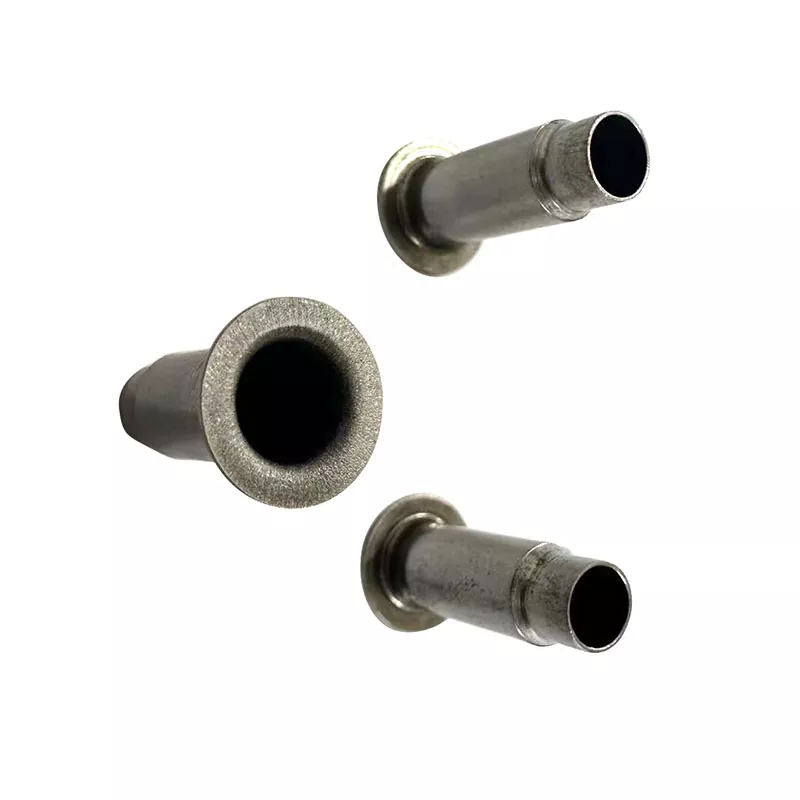

کشش عمیق یک فرآیند شکل دهی ورق فلزی است که در آن یک صفحه تخت به صورت شعاعی به داخل یک حفره قالب کشیده می شود تا شکل های یکپارچه و فنجانی ایجاد شود. از لحاظ تاریخی، فولاد ضد زنگ (مخصوصاً 304 و 316L) به دلیل سخت شدن کار و برگشت فنری به سختی کشیده می شد. راه حل های مدرن عبارتند از:

• پرس های کشش عمیق چند مرحله ای - تا 10 ایستگاه به تدریج بدون پارگی فلز را تشکیل می دهند.
• بازپخت میانی - آنیل با لیزر یا خلاء شکل پذیری را بین مراحل باز می گرداند.
• روان کننده های پرپرس - مخصوصاً برای تمیزی درجه پزشکی فرموله شده اند.

یک تولید کننده پیشرو، Xiamen Lijingda Precision Stamping Co., Ltd. (تاسیس شده در سال 2004)، بر این تکنیک ها تسلط دارد. 25 پرس دقیق (25 تا 500 تن) و دستگاه های سیم برش آهسته ژاپنی تولید می کنند.محفظه های عمیق کشیده شدهبا ضخامت دیواره‌های کمتر از 0.3 میلی‌متر - به بدنه‌های فولادی ضد زنگ دست می‌یابد که تنها 15 تا 20 درصد سنگین‌تر از طرح‌های آلومینیومی معادل هستند، اما با قدرت تسلیم سه برابری.

مقایسه پارامترها - فولاد ضد زنگ در مقابل محفظه های عمیق کشیده شده آلومینیومی

جایی که مسکن های عمیق کشیده شده از جنس استنلس استیل در اکسل در استفاده پزشکی

1. ابزار جراحی قابل استفاده مجدد

هندپیس برای الکتروسرجری، آندوسکوپ، و مته های استخوانی با قدرت. محفظه باید صدها چرخه بخار را بدون خوردگی یا خرابی آب بندی دوام بیاورد. فولاد ضد زنگمحفظه های عمیق کشیده شدهسطوح بدون درز و بدون شکاف ایجاد کنید که باکتری ها را به دام ناندازند.

2. درایورهای دستگاه قابل کاشت

کنترل‌کننده‌های خارجی ضربان‌ساز یا محرک‌های عصبی سال‌ها توسط بیماران حمل می‌شوند. افتادن یک دستگاه آلومینیومی می تواند باعث فرورفتگی آن شود و پایه های PCB داخلی را بشکند. محفظه های فولادی ضد زنگ ضربه را بدون تغییر شکل دائمی جذب می کنند.

3. تجهیزات سازگار با MRI

در حالی که هر دو غیر مغناطیسی هستند (304/316L آستنیتی هستند)، فولاد ضد زنگ محافظت بهتری در برابر تداخل RF ایجاد می کند و آثار باستانی در تصاویر MRI را کاهش می دهد.

4. ابزارهای تشخیصی قابل حمل

آنالایزرهای دستی خون و پروب های اولتراسوند. مقاومت بیشتر در برابر فرورفتگی به معنای عملکرد قابل اطمینان در میدان حتی پس از سقوط تصادفی است.

غلبه بر مخالفت با وزن - چگونه نقاشی عمیق دقیق کمک می کند

استدلال اصلی در برابر فولاد ضد زنگمحفظه های عمیق کشیده شدهوزن بوده است. جعبه فولاد ضد زنگ جامد سنگین است. اما طراحی عمیق دیوارهای نازک تری را امکان پذیر می کند. برای یک محفظه معمولی 50 × 30 × 10 میلی متر:

• آلومینیوم (1.0 میلی متر دیوار) → ~ 27 گرم
• فولاد ضد زنگ (دیواره 0.4 میلی متر) → ~ 34 گرم

قسمت ضد زنگ تنها 26% سنگین تر است، نه 190% همانطور که چگالی خام نشان می دهد. و محفظه ضد زنگ به طور قابل توجهی قوی تر است، و اجازه می دهد تا طرح های بدون رگه ای داشته باشد که تمیز کردن را ساده می کند.

Xiamen Lijingda Precision Stamping Co., Ltd. متخصص در چنین محفظه های عمیق کشیده شده با دیواره نازک است. پرس های 500 تنی آن ها، همراه با سنگ زنی نوری PG برای دقت قالب، تحمل ضخامت دیواره 0.02± میلی متر را به دست می آورند که برای مهر و موم واشر در دستگاه های پزشکی ضد آب بسیار مهم است.

چه زمانی به فولاد ضد زنگ تغییر دهید

بدنه های عمیق کشیده شده از جنس استنلس استیل را در نظر بگیرید اگر:

• دستگاه شما به بیش از 500 چرخه اتوکلاو نیاز دارد.
• مسکن اغلب رها می شود یا ضربه می زند (سوئیت های جراحی، کلینیک های صحرایی).
• شما به محافظ EMI/RFI برتر (نزدیک به MRI، فرسایش با فرکانس رادیویی) نیاز دارید.
• ضدعفونی کننده های شیمیایی روکش آلومینیومی فعلی شما را خورده می کنند.
• شما یک سطح داخلی بدون درز و ضد باکتری می خواهید.

با آلومینیوم بچسبید اگر:

• دستگاه یک بار مصرف یا محدود است (کمتر از 50 چرخه).
• وزن کاملاً حیاتی است (به عنوان مثال، درایور کاشتنی مینیاتوری با بودجه کمتر از 10 گرم).
• حجم تولید بیش از 500 هزار در سال است و سایش ابزار به یک مسئله هزینه تبدیل می شود.

چه چیزی از یک تامین کننده طراحی عمیق درخواست کنیم

همه مغازه های مهر زنی نمی توانند بدنه های عمیق کشیده شده از فولاد ضد زنگ درجه پزشکی تولید کنند. به دنبال:

• تجهیزات دقیق– آسیاب های نوری با سیم آهسته ژاپنی EDM و PG برای ساخت قالب (Xiamen Lijingda دارای 6 سیم برش کند و آسیاب PG) است.
• تمیز کردن در حال انجام- خطوط تمیز کننده اولتراسونیک هیدروکربنی برای حذف روان کننده های کششی (پاکیزگی پزشکی به مقدار کمتر از 1 میلی گرم در هر قسمت نیاز دارد).
• ابزار تست- حداقل 10 تستر دقیق برای CMM، پرداخت سطح و تشخیص نشت.
• گواهینامه ها– CE/UL برای هر گونه سوکت یکپارچه یا ویژگی الکتریکی (سوکت صنعتی siooan برند خود Xiamen Lijingda دارای CE/UL است).
• تجربه کنید- بیش از 15 سال در مهر زنی دقیق برای خودرو، راه آهن، و الکترونیک - یک پروکسی قوی برای قابلیت اطمینان پزشکی.

Xiamen Lijingda Precision Stamping Co., Ltd. (و شرکت خواهر آن در سال 2014) به بخش های هوافضا، خودروهای انرژی جدید و پزشکی خدمات می دهد. تیم تحقیق و توسعه آنها به طور معمول روی محفظه های عمیق کشیده شده تا ضخامت دیواره 0.3 میلی متر در 304 و 316L کار می کند. برای OEM های تجهیزات پزشکی، این به معنای تامین کننده ای است که شکل دهی ضد زنگ با دیواره نازک و با دقت بالا را درک کرده است.

آزمایش ارزش تغییر مواد

آلومینیوم از دستگاه های پزشکی ناپدید نمی شود. اما برای کاربردهایی که نیاز به طول عمر، مقاومت در برابر استریلیزاسیون و چقرمگی ضربه دارند، فولاد ضد زنگ استمحفظه های عمیق کشیده شدهیک جایگزین قانع کننده هستند. کشش عمیق چند مرحله ای مدرن و بازپخت میانی شکاف وزن را کاهش داده و در عین حال پیشروی عملکرد را افزایش داده است. مهندسان دستگاه های پزشکی باید از محفظه های نمونه ساخته شده از 0.4 میلی متر 316L درخواست کنند و آزمایش های چرخه اتوکلاو خود را انجام دهند - نتایج اغلب افراد بدبین را شگفت زده می کند.

هنگامی که محفظه آلومینیومی شما پیش از موعد از کار می افتد، فقط همان هندسه را دوباره طراحی نکنید. از یک متخصص مانند بپرسیدXiamen Lijingda Precision Stamping Co., Ltd.برای ارزیابی یک نسخه عمیق کشیده شده از فولاد ضد زنگ. از جدول 1 برای مقایسه هزینه، وزن و طول عمر استفاده کنید. نسل بعدی ابزارهای پزشکی قابل استفاده مجدد احتمالاً ضد زنگ و عمیق خواهند بود.
