چگونه یک باسبار مسی باتری EV می تواند کارایی و قابلیت اطمینان نیرو را بهبود بخشد؟

یکباسبار مسی باتری EVیک اتصال الکتریکی حیاتی است که بر توزیع جریان، افزایش دما، راندمان بسته بندی و قابلیت اطمینان طولانی مدت بسته باتری تأثیر می گذارد. این راهنما نحوه انتخاب مواد مسی، تعیین ابعاد هادی، ارزیابی شینه های صلب و انعطاف پذیر، مدیریت مقاومت اتصال، تعیین آبکاری و عایق و اجتناب از مشکلات رایج تولید را توضیح می دهد. همچنین یک چک لیست منبع یابی عملی برای کمک به مهندسان و تیم های تدارکاتی ارائه می دهد تا باسبارهای سفارشی را ایجاد کنند که نیازهای الکتریکی، مکانیکی و تولیدی آنها را برآورده کند.

1. باسبار مسی باتری EV چیست؟

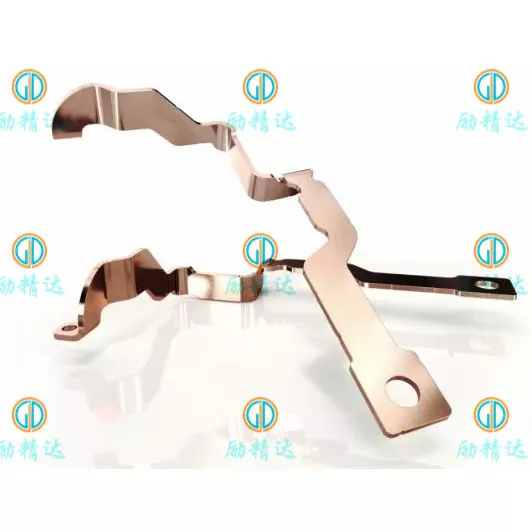

یکباسبار مسی باتری EVیک جزء فلزی رسانا است که برای انتقال انرژی الکتریکی بین سلول‌های باتری، ماژول‌ها، کنتاکتورها، فیوزها، حسگرهای جریان و سایر اجزاء درون سیستم ولتاژ بالای خودروی الکتریکی طراحی شده است. بسته به معماری باتری، شین‌ها می‌توانند نوارهای مسطح، صفحات شکل‌گرفته، هادی‌های انعطاف‌پذیر چند لایه، یا مجموعه‌هایی با شکل خاص ساخته شده با ابعاد دقیق باشند.

برخلاف سیم‌کشی معمولی، یک شینه می‌تواند یک مسیر جریان فشرده و قابل تکرار با سطوح تماس مشخص و موقعیت‌های نصب فراهم کند. این باعث می‌شود که در بسته‌های باتری که فضای در دسترس محدود است و اتصالات الکتریکی باید در برابر لرزش و تغییرات دما پایدار بمانند، بسیار مفید است.

یک سیستم باتری EV معمولی ممکن است دارای چندین سطح شینه باشد:

• اتصالات سلولی:سلول ها یا گروه هایی از سلول ها را در یک ماژول به هم متصل کنید.
• اتصالات ماژول:جریان را بین ماژول های باتری منتقل کنید و از پیکربندی سری یا موازی مورد نیاز پشتیبانی کنید.
• باسبارهای سطح بسته:ماژول ها را به اجزای توزیع ولتاژ بالا از جمله کنتاکتورها، فیوزها و پایانه های خروجی وصل کنید.
• اتصالات الکترونیک قدرت:سیستم های باتری را با اینورترها، مجموعه های توزیع DC یا سایر تجهیزات با جریان بالا پیوند دهید.

طراحی خاص به فرمت سلول، ولتاژ سیستم، مشخصات جریان، روش اتصال، فضای نصب موجود و الزامات ایمنی بستگی دارد. بنابراین یک شینه موفق چیزی بیش از یک تکه مس است: این یک جزء مهندسی شده است که باید به عنوان بخشی از مجموعه کامل الکتریکی و مکانیکی کار کند.

2. چرا مس در سیستم های باتری EV مهم است؟

مس به طور گسترده برای اتصالات باتری با جریان بالا استفاده می شود زیرا رسانایی الکتریکی بالا را با هدایت حرارتی خوب، شکل پذیری و سازگاری با بسیاری از فرآیندهای ساخت و تکمیل سطح ترکیب می کند.

این ویژگی ها به مهندسان کمک می کند تا مسیرهای جریان فشرده را توسعه دهند و در عین حال تلفات الکتریکی را کنترل کنند و از اتصالات قابل اطمینان پشتیبانی کنند. با این حال، مس به تنهایی عملکرد خوب را تضمین نمی کند. ابعاد، اتصالات، شرایط خنک کننده، عایق و کیفیت ساخت نیز باید در نظر گرفته شود.

مقاومت الکتریکی کمتر

مقاومت الکتریکی زمانی که جریان از یک هادی عبور می کند گرما تولید می کند. یک شینه مسی با ابعاد مناسب می تواند تلفات مقاومتی و افت ولتاژ را محدود کند و به حفظ راندمان انتقال نیرو کمک کند. این مزیت به‌ویژه در سیستم‌های باتری با جریان بالا مرتبط است، جایی که حتی یک افزایش مقاومت کوچک ممکن است مقدار قابل توجهی گرما ایجاد کند.

بسته بندی برقی فشرده

بسته‌های باتری باید سلول‌ها، اجزای خنک‌کننده، تکیه‌گاه‌های ساختاری، حسگرها، دستگاه‌های محافظ و عایق را در یک محفظه محدود قرار دهند. رسانایی بالای مس به طراحان این امکان را می دهد که در حین رعایت محدودیت های الکتریکی و حرارتی مورد نیاز، سطح مقطع هادی نسبتا فشرده را ارزیابی کنند.

ساخت قابل تطبیق

ورق‌ها، نوارها و میله‌های مسی را می‌توان با توجه به طراحی اجزا برش، مهر، پانچ، خم، ماشینکاری و آبکاری کرد. بسته به کاربرد و قابلیت ساخت، این فرآیندها می توانند الگوهای سوراخ سفارشی، پایانه های شکل گرفته، ویژگی های نصب و اشکال پیچیده سه بعدی را تولید کنند.

سازگاری مونتاژ بالقوه بهبود یافته است

یک باسبار سفارشی که به خوبی طراحی شده است مکان های اتصال و هندسه نصب قابل تکرار را فراهم می کند. این می تواند مونتاژ خودکار یا نیمه خودکار را ساده کند، تنظیمات نصب را کاهش دهد و به بهبود ثبات تولید کمک کند.

3. کدام ساختار باسبار برای برنامه شما مناسب است؟

انتخاب ساختار مناسب یک تصمیم اولیه مهم است زیرا بر فضای نصب، انعطاف پذیری، تحمل لرزش، روش های ساخت و هزینه کلی پروژه تأثیر می گذارد. رایج ترین گزینه ها شامل شینه های مسی سفت و سخت، شینه های انعطاف پذیر چند لایه و اتصالات مسی بافته شده است.

چه زمانی یک شینه صلب مناسب است؟

طراحی سفت و سخت زمانی مناسب است که پایانه ها در موقعیت های ثابت باقی بمانند و ساختار نصب پشتیبانی کافی را فراهم کند. این می تواند به ویژه برای توزیع برق در سطح بسته، اتصالات فیوز، و مجموعه های الکتریکی فشرده که هندسه سازگار مهم است، کاربردی باشد.

چه زمانی باید یک شینه انعطاف پذیر را در نظر بگیرید؟

هنگامی که اتصال باید انبساط حرارتی، تحمل تولید یا حرکت نسبی بین اجزا را داشته باشد، ممکن است یک طراحی انعطاف پذیر ترجیح داده شود. شینه‌های مسی چند لایه می‌توانند ظرفیت جریان بالا را با یک منطقه انعطاف‌پذیر کنترل‌شده ترکیب کنند، اگرچه مناطق پایانه و انتقال عایق هنوز به مهندسی دقیق نیاز دارند.

قبل از انتخاب هر یک از سازه ها، پاکت کامل نصب، الزامات حرکت، توالی مونتاژ، دسترسی به سرویس و بار الکتریکی را ارزیابی کنید. اگر دسترسی به ابزار، فاصله اتصال دهنده ها یا تلورانس های تولید در نظر گرفته نشده باشد، ممکن است نصب طرحی که متناسب با مدل CAD باشد، همچنان مشکل باشد.

4. چگونه باید مواد مس را انتخاب کنید؟

انتخاب مواد بر رسانایی، رفتار شکل‌دهی، سازگاری اتصال، عملیات سطحی و هزینه تأثیر می‌گذارد. عیار مناسب به فرآیند تولید و محیط عملیاتی بستگی دارد تا خلوص مس.

شرایط خلق و خو و شکل دهی را در نظر بگیرید

خلق و خوی مواد بر استحکام، شکل پذیری، خم شدن و برگشت فنری تأثیر می گذارد. اگر شرایط مواد و شعاع خمش نامناسب باشد، یک خم محکم در مس ضخیم ممکن است باعث ترک خوردن یا اعوجاج سطح شود. هنگامی که یک طرح حاوی چندین خم یا سوراخ های نزدیک است، یک بررسی تولید می تواند خطرات را قبل از شروع ابزارسازی یا تولید انبوه شناسایی کند.

مواد را با روش اتصال مطابقت دهید

سازه های پیچ و مهره، جوش داده شده، لحیم کاری شده و چند لایه الزامات مختلفی را تحمیل می کنند. به عنوان مثال، درجه مسی که برای اتصال پیچی معمولی به خوبی کار می کند ممکن است بهترین گزینه برای فرآیند جوشکاری تخصصی نباشد. تامین کننده و مهندس طراح باید سازگاری مواد را با روش اتصال مورد نظر تایید کنند و در صورت لزوم اتصال نهایی را تایید کنند.

برای منبع بین المللی، استاندارد مواد مورد نیاز، درجه، مزاج، ضخامت و جایگزینی های مجاز را مشخص کنید. هنگامی که عملکرد الکتریکی و تولید قابل تکرار باید تأیید شود، یک نکته کلی مانند "مس با کیفیت بالا" کافی نیست.

5. جریان، مقاومت و گرما چگونه بر طراحی تأثیر می‌گذارند؟

ظرفیت فعلی یکی از مهمترین عوامل در طراحی باسبار باتری EV است. با این حال، هیچ درجه بندی جریان جهانی وجود ندارد که برای هر نوار مسی با عرض و ضخامت خاص اعمال شود. عملکرد واقعی به هندسه هادی، دمای محیط، شرایط محفظه، سرمایش، مقاومت اتصال و مدت زمان بار الکتریکی بستگی دارد.

روابط اولیه الکتریکی را درک کنید

برای یک سیستم DC، جریان را می توان از روی توان و ولتاژ تخمین زد:

در این روابط، I جریان، P توان الکتریکی، V ولتاژ، R مقاومت، ρ مقاومت ماده، L طول هادی و A سطح مقطع است. معادلات یک نقطه شروع برای محاسبات طراحی هستند، نه جایگزینی برای تجزیه و تحلیل حرارتی یا آزمایش.

عبارت مجذور فعلی به ویژه مهم است. اگر جریان دو برابر شود در حالی که مقاومت بدون تغییر باقی بماند، تلفات توان مقاومتی چهار برابر افزایش می یابد. این باعث می شود مشخصات فعلی، چرخه وظیفه و کیفیت اتصال ملاحظات حیاتی باشد.

جریان پیوسته و پیک را جداگانه ارزیابی کنید

سیستم‌های باتری EV ممکن است تخلیه مداوم، پیک‌های شتاب کوتاه، ترمز احیاکننده و بارهای شارژ را تجربه کنند. این شرایط عملیاتی می تواند تقاضاهای حرارتی متفاوتی ایجاد کند. طرحی که یک پیک کوتاه را تحمل می کند ممکن است برای همان جریانی که به طور مداوم اعمال می شود مناسب نباشد.

مهندسان باید قبل از نهایی کردن ابعاد هادی موارد زیر را تعریف کنند:

• ولتاژ نامی سیستم و حداکثر ولتاژ عملیاتی.
• جریان پیوسته، جریان پیک و مدت زمان پیک.
• دمای محیط در نزدیکی شینه و محدوده دمای عملیاتی مورد انتظار.
• افزایش دمای مجاز در هر دو نقطه هادی و اتصال.
• طول هادی، سطح مقطع موجود و جهت نصب.
• شرایط خنک کننده، منابع گرمایی مجاور، و تهویه محفظه.
• حداکثر افت ولتاژ مجاز و الزامات حفاظتی مربوطه.

مسیر حرارتی کامل را نادیده نگیرید

گرما ممکن است از طریق جابجایی، تشعشع، سخت افزار نصب، پایانه های متصل یا سازه های مجاور از یک شینه خارج شود. عایق و یک محفظه مهر و موم شده می تواند اتلاف گرما را تغییر دهد. در نتیجه، دو شینه با ابعاد مسی یکسان ممکن است در مجموعه‌های مختلف به دمای متفاوتی برسند.

یک فرآیند توسعه قوی ترکیبی از محاسبه، بازنگری مهندسی و آزمایش تحت شرایط نماینده است. برای کاربردهای حیاتی ایمنی، اعتبار سنجی افزایش دما باید منعکس کننده مواد مورد نظر، عملیات سطح، روش بست و محیط نصب باشد.

6. چگونه می توانید از خرابی اتصال جلوگیری کنید؟

یک هادی مسی با کیفیت بالا در صورتی که اتصالات آن ضعیف طراحی شده باشد، همچنان می تواند عملکرد قابل اعتمادی را ارائه ندهد. در جریان بالا، مقاومت بیش از حد تماس می تواند گرمای موضعی ایجاد کند، تخریب سطح را تسریع کند، به عایق مجاور آسیب برساند یا به شل شدن مفصل کمک کند.

سطوح تماس را با دقت طراحی کنید

اتصالات پیچی به سطح تماس مناسب، صافی سطح، انتخاب بست و نیروی گیره کنترل شده نیاز دارند. موقعیت سوراخ، سوراخ‌ها، تغییر شکل، آلودگی و پوشش‌های سطحی ناسازگار همگی می‌توانند بر سطح مشترک نهایی تأثیر بگذارند. مشخصات مونتاژ باید گشتاور پیچ یا رویه بست مربوطه را به جای واگذاری آن به قضاوت اپراتور مشخص کند.

اتصالات جوشی و لمینیت را کنترل کنید

شینه های چند لایه انعطاف پذیر اغلب از نواحی ترمینال متصل یا جوش داده شده برای اتصال چندین لایه مسی استفاده می کنند. اتصال باید پیوستگی الکتریکی و یکپارچگی مکانیکی کافی را بدون آسیب رساندن به بخش انعطاف پذیر فراهم کند. پارامترهای جوشکاری، هندسه ترمینال، ورودی گرما و روش های بازرسی باید برای پشته مواد واقعی ایجاد شود.

برای ارتعاش و چرخه حرارتی برنامه ریزی کنید

خودروهای الکتریکی تحت ارتعاشات مکرر و تغییرات دما کار می کنند. تفاوت در انبساط حرارتی بین اجزای متصل می تواند باعث ایجاد فشار بر روی شینه ها و اتصال دهنده ها شود. مقاطع انعطاف پذیر، تکیه گاه های مناسب، فاصله های مناسب و روش های اتصال واجد شرایط می توانند به تطبیق این شرایط کمک کنند.

7. چگونه آبکاری و عایق کاری ایمنی را بهبود می بخشد؟

عملیات سطح و عایق بندی تصمیمات طراحی کاربردی هستند، نه صرفاً گزینه های تکمیل آرایشی. آنها می توانند بر رفتار تماس، مقاومت در برابر خوردگی، عایق بندی الکتریکی، قوام مونتاژ و ایمنی خدمات تأثیر بگذارند.

آبکاری را برای محیط تماس انتخاب کنید

آبکاری قلع، نیکل و نقره ممکن است در کاربردهای مختلف شینه مورد استفاده قرار گیرد. قلع معمولاً برای بسیاری از رابط های تماس الکتریکی در نظر گرفته می شود زیرا هزینه و ویژگی های تماس عملی آن است. نیکل ممکن است برای شرایط خاص دما یا محیطی مناسب باشد، در حالی که نقره را می توان در جایی در نظر گرفت که خواص تماس الکتریکی آن هزینه اضافی را توجیه می کند.

انتخاب نهایی باید پایانه جفت گیری، دمای عملیاتی، رطوبت، آلودگی، قرار گرفتن در معرض خوردگی، فشار تماس، و الزامات محصول قابل اجرا را در نظر بگیرد. ضخامت آبکاری، پوشش، پوشش و معیارهای بازرسی باید در جایی که بر عملکرد تأثیر می گذارند، مشخص شوند.

عایق را با توجه به ولتاژ سیستم مشخص کنید

بسته به طرح، شین‌ها ممکن است از لوله‌های انقباض حرارتی، آستین‌های پلیمری، پوشش‌های قالب‌گیری شده، پوشش‌های اپوکسی یا سایر سیستم‌های عایق مهندسی استفاده کنند. هر محلول دارای الزامات متفاوتی برای مقاومت در برابر دما، عملکرد دی الکتریک، حفاظت مکانیکی و قابلیت ساخت است.

مجموعه های ولتاژ بالا همچنین به فواصل خزش و فاصله مناسب نیاز دارند. این فواصل به چارچوب ایمنی قابل اجرا، ولتاژ کاری، آرایش عایق، شرایط محیطی و ساخت محصول بستگی دارد. آنها باید توسط مهندس طراح مسئول ایجاد شوند نه اینکه از نمودار شینه‌ای عمومی انتخاب شوند.

همچنین عایق باید با خم ها، پنجره های تماسی، قسمت های بست و ابزار مونتاژ سازگار باشد. مناطق فلزی در معرض تعریف ضعیف می توانند منجر به اصلاح دستی ناسازگار، آسیب تصادفی یا کاهش حفاظت الکتریکی شوند.

8. چه فرآیندهای تولیدی کیفیت ثابت را تضمین می کند؟

کیفیت ساخت بستگی به این دارد که مواد، ابزار، ترتیب شکل‌دهی، تکمیل سطح و طرح بازرسی با هم کار کنند. مناسب ترین فرآیند به هندسه جزء، ضخامت مواد، الزامات تحمل، مقدار نمونه اولیه و حجم تولید مورد انتظار بستگی دارد.

مرحله 1: بررسی طراحی و ساخت

قبل از تولید، سازنده باید نقشه، مشخصات مواد، محل سوراخ ها، هندسه خمشی، مناطق تماس، مناطق آبکاری و الزامات عایق را بررسی کند. این بررسی به شناسایی ویژگی هایی کمک می کند که ممکن است هزینه را افزایش دهند یا خطرات کیفیت ایجاد کنند.

مرحله 2: آماده سازی مواد و برش

ورق، نوار یا نوار مس مطابق با مشخصات مواد تایید شده تهیه می شود. برش لیزری، پانچ، مهر زنی، ماشینکاری CNC یا سایر روش های مناسب ممکن است بر اساس هندسه مورد نیاز و اقتصاد تولید انتخاب شوند.

مرحله 3: شکل دهی و کنترل ابعاد

عملیات خمش و شکل دهی هندسه نهایی را ایجاد می کند. برگشت فنر مواد، شعاع خمش، دقت ابزار، و روابط سوراخ به خم می تواند بر تناسب مونتاژ تأثیر بگذارد. ابعاد بحرانی باید قبل از نهایی شدن طرح بازرسی شناسایی شود.

مرحله 4: اتصال و تکمیل سطح

بسته به طرح، قطعه ممکن است نیاز به جوش، اتصال ترمینال، سوراخ کردن، آبکاری، تمیز کردن، یا عایق داشته باشد. هر عملیات باید با درجه مس انتخاب شده و محیط عملیاتی مورد نظر سازگار باشد.

مرحله 5: بازرسی و اعتبار سنجی

یک طرح با کیفیت مناسب ممکن است شامل بررسی های زیر باشد:

• گواهی مواد و تأیید مواد دریافتی.
• بازرسی ابعادی ضخامت، عرض، محل سوراخ ها، زوایای خمش و صافی.
• بازرسی بصری برای ترک ها، بریدگی ها، خراش ها و عیوب سطحی.
• ضخامت و پوشش آبکاری در جایی که مشخص شده است بررسی می شود.
• بررسی مقاومت الکتریکی یا تداوم.
• استحکام اتصال، افزایش دما، عایق کاری یا آزمایش محیطی در صورت نیاز پروژه.

هر جزء به هر آزمایشی نیاز ندارد. طرح بازرسی باید بر اساس عملکرد قطعه، الزامات مشتری، استانداردهای قابل اجرا و ارزیابی ریسک باشد. در مواردی که کنترل تولید خودرو یا مدارک رسمی صلاحیت مورد نیاز است، این انتظارات باید قبل از تولید انبوه مورد توافق قرار گیرند.

9. خریداران چگونه می توانند خطرات منبع یابی را کاهش دهند؟

برای تیم های تدارکات، چالش اصلی به دست آوردن یک جزء است که الزامات مهندسی را با هزینه کل رقابتی برآورده کند. قیمتی که فقط بر اساس وزن مس یا ابعاد خارجی است، ممکن است الزامات ساخت و اعتبارسنجی ضروری را حذف کند.

یک درخواست کامل برای نقل قول آماده کنید

یک RFQ واضح به سازنده کمک می کند تا طرح را ارزیابی کند، خطرات تولید را شناسایی کند و فرآیند مناسب را نقل قول کند. در صورت امکان، یک نقشه مهندسی دو بعدی و یک فایل CAD سه بعدی همراه با اطلاعات زیر ارائه دهید.

هزینه کل را ارزیابی کنید، نه فقط قیمت واحد

قیمت خرید فقط یک قسمت از کل هزینه است. ابزارآلات، استفاده از مواد، پردازش ثانویه، آبکاری، عایق کاری، بازرسی، بسته بندی، زمان تولید و تغییرات مهندسی همگی می توانند بر اقتصاد پروژه تأثیر بگذارند.

عرضه‌کننده‌ای که قیمت اولیه پایین‌تری را ارائه می‌کند، ممکن است اقتصادی‌ترین انتخاب نباشد، اگر قطعه به تنظیمات مکرر نیاز داشته باشد یا نتایج مونتاژ متناقضی ایجاد کند. برعکس، تلرانس های تنگ غیر ضروری، پوشش بیش از حد آبکاری، یا هندسه بیش از حد پیچیده می تواند هزینه را بدون ایجاد مزیت عملکردی معنی دار افزایش دهد.

قابلیت های تامین کننده را قبل از تولید بررسی کنید

از سازندگان آینده نگر بپرسید که چگونه سازگاری مواد، ابعاد بحرانی، سوراخ‌ها، خمیدگی‌ها، آبکاری و قابلیت ردیابی قطعات نهایی را کنترل می‌کنند. در صورت لزوم، نمونه ها یا سوابق بازرسی را درخواست کنید و قبل از انجام یک سفارش بزرگ، روی معیارهای پذیرش توافق کنید.

برای خریدارانی که قطعات فلزی سفارشی را توسعه می دهند،Xiamen Lijingda Hardware Products Co., Ltd.می تواند در فرآیند ارزیابی تامین کننده برای سخت افزار مربوطه و الزامات محصول فلزی دقیق گنجانده شود. قبل از سفارش شینه مسی باتری EV، قابلیت‌های خاص ساخت شینه، گزینه‌های مواد، فرآیندهای اتصال و تکمیل موجود، مستندات کیفی و تجربه با برنامه مورد نظر را تأیید کنید.

موثرترین فرآیند منبع یابی، تیم های مهندسی و خرید را زودتر گرد هم می آورد. هنگامی که الزامات الکتریکی، نقشه ها، روش تولید و معیارهای پذیرش قبل از نقل قول در یک راستا قرار می گیرند، هر دو طرف می توانند تجدید نظرهای قابل اجتناب را کاهش دهند و انتقال از نمونه اولیه به تولید را بهبود بخشند.
